Серия E2

Подробное описание серии E2

Для серии Е2 характерен предельно упрощенный дизайн: прямые линии, ровные поверхности, контрастные цвета — белый матовый, белый глянцевый, алюминий, антрацит, черный матовый (с поверхностью "софт-тач") и нержавеющая сталь (металлические рамки и накладки механизмов).

Изделия с матовой поверхностью идеально подходят для современной жилой среды, с глянцевой – для новейших архитектурных решений.

Серия E2 удостоена трех самых престижных международных премий в области дизайна.

• International Design Award, Design Center Stuttgart, 1998
• Red Dot Design Innovations, Design Zentrum NRW Essen, 1999
• iF Product Design Award, iF Design Hanover, 1999

Структура серии

Механизмы 6-ти цветов комбинируются с рамками 6-ти цветов и 2-х видов.

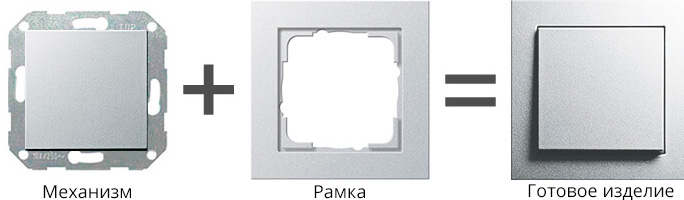

Сборка из 2-х частей:

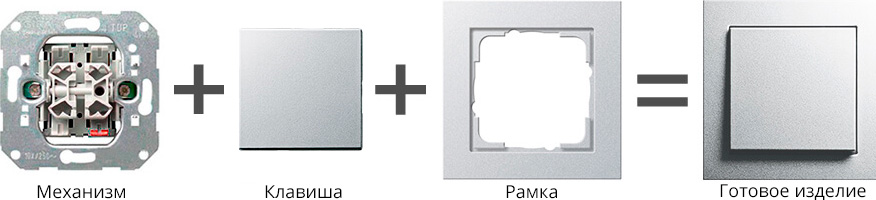

Сборка из 3-х частей:

Рамки

Обычная установка

Рамки от 1 до 5 постов предназначены для вертикальной и горизонтальной установки.

Плоская установка

Рамки от 1 до 4 постов предназначены для вертикальной и горизонтальной установки.

Габариты (ширина х высота х глубина), мм

Обычная установка

• 1-местная: 80,8 × 80,8 × 9,3
• 2-местная: 151,9 × 80,8 × 9,3
• 3-местная: 223,4 × 80,8 × 9,3
• 4-местная: 294,7 × 80,8 × 9,3
• 5-местная: 366,0 × 80,8 × 9,3

Радиус закругления углов: R = 0,5

Плоская установка

• 1-местная: 87,8 × 87,8 × 3
• 2-местная: 158,9 × 87,8 × 3
• 3-местная: 230,4 × 87,8 × 3
• 4-местная: 301,7 × 87,8 × 3

Радиус закругления углов: R = 0,5

Особенности монтажа

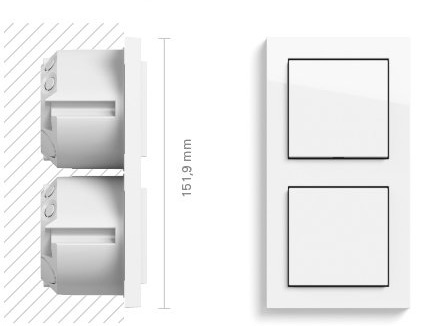

Обычная установка

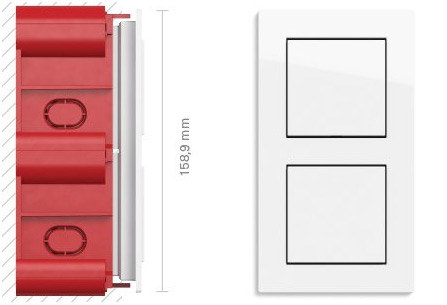

Плоская установка

Материал

• Термопласт (поликарбонат), ударопрочный, неломающийся, не содержит галогенов, устойчив к УФ-излучению
• Нержавеющая сталь: высококачественный материал, прочная поверхность с серебристым атласным блеском. Заменяет снимаемые с производства серии E22 и Edelstahl 20/21

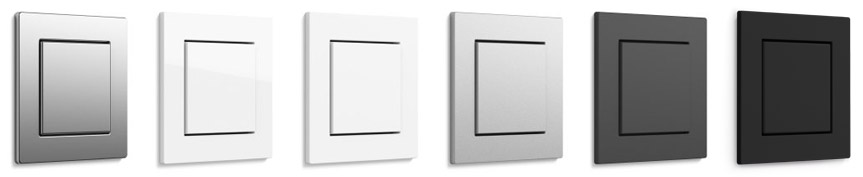

Цвета механизмов и рамок

• Белый матовый
• Белый глянцевый
• Алюминий
• Антрацит
• Черный матовый с поверхностью "софт-тач" - начало поставки с осени 2018г.
• Нержавеющая сталь

Класс защиты

• IP 20
• IP 44 (при использовании специальных комплектов уплотнителей)
